Apa perbedaan antara bantalan pelepas kopling dan bantalan pelepas?

Jika Anda pernah bertanya-tanya apakah bantalan pelepas kopling dan bantalan pelepas merupakan bagian yang berbeda, jawabannya sederhana: mereka adalah komponen yang persis sama . "Bantalan pelepas" adalah istilah Amerika yang lebih tua dan sehari-hari, sedangkan "bantalan pelepas kopling" adalah nama yang akurat secara teknis dan diakui secara internasional yang digunakan dalam manual teknik, katalog suku cadang, dan dokumentasi OEM. Mekanik di Amerika Utara sering menggunakan kedua istilah tersebut secara bergantian, dan pemasok suku cadang mencantumkannya sebagai SKU yang sama. Tidak ada perbedaan fungsional, struktural, atau posisi antara keduanya — hanya perbedaan dalam konvensi penamaan.

Oleh karena itu, memahami fungsi bantalan pelepas kopling, cara kerjanya, jenis apa yang ada, dan kapan harus menggantinya jauh lebih berharga daripada memilah-milah nomenklaturnya. Artikel ini mencakup semuanya mulai dari pengoperasian dasar hingga diagnostik tingkat lanjut.

Apa sebuah Bantalan Pelepas Kopling Sebenarnya Apakah

Bantalan pelepas kopling — juga disebut bantalan pelepas — terletak di selongsong poros input transmisi, tepat di depan rakitan pelat tekanan kopling. Tugasnya adalah bertindak sebagai antarmuka mekanis antara garpu kopling stasioner (atau silinder budak hidrolik) dan jari pelat tekanan yang berputar atau pegas diafragma.

Saat Anda menekan pedal kopling, garpu mendorong bantalan pelepas ke depan sepanjang poros input. Bantalan menyentuh ujung jari pegas diafragma pada pelat penekan. Karena pelat penekan berputar dengan roda gila mesin, dan garpu tidak bergerak, bantalan harus berputar bebas sekaligus menyalurkan gaya aksial (maju). Kombinasi tersebut — perpindahan beban aksial saat berputar — inilah yang mendefinisikan bantalan dorong, yang merupakan bantalan pelepas kopling.

Tekanan yang diberikan melalui bantalan memaksa pegas diafragma melentur ke dalam, yang melepaskan gaya penjepit pada cakram kopling. Cakram kemudian dapat berputar bebas di antara pelat penekan dan roda gila, memutus daya mesin dari poros input transmisi. Lepaskan pedal, dan pegas akan kembali terkunci, menjepit kembali disk dan menyambungkan kembali drive.

Pada mobil penumpang pada umumnya, pedal kopling ditekan ribuan kali per tahun. Pengemudi yang bepergian dalam lalu lintas berhenti-dan-pergi mungkin akan menekan pedal kopling lebih dari 30.000 kali setiap tahunnya . Bantalan pelepas harus menangani pembebanan berulang pada suhu ekstrem, getaran, dan tekanan pedal yang bervariasi.

Mengapa Nama "Throwout Bearing" Ada

Istilah "pembuangan" berasal dari tindakan komponen: ketika Anda menekan kopling, bantalan secara fisik terlempar keluar — didorong ke depan — menuju pelat penekan. Deskripsi mekanis ini masuk akal secara intuitif bagi mekanik otomotif awal dan tertanam dalam kosa kata di toko-toko Amerika sepanjang abad ke-20.

Pabrikan Eropa dan Jepang, serta standar teknis SAE, telah lama melakukan standarisasi pada "bantalan pelepas kopling" karena menjelaskan fungsi daripada gerakan. Ketika bantalan mengaktifkan pegas diafragma, hal ini menyebabkan kopling terlepas. "Bantalan pelepas kopling" sekarang menjadi istilah yang dominan di:

• Katalog suku cadang OEM dari Toyota, Volkswagen, Ford, GM, dan BMW
• Pemasok purnajual termasuk SKF, LuK, Sachs, dan Timken
• Dokumentasi teknis SAE dan ISO
• Manual servis dari pabrikan diproduksi setelah sekitar tahun 1985

Dalam pembicaraan sehari-hari di toko, "bantalan buangan" masih dipahami dengan baik, terutama di Amerika Serikat. Tidak ada istilah yang salah; mereka hanya mencerminkan tradisi berbeda dalam menamai bagian yang sama.

Jenis Bantalan Pelepas Kopling

Tidak semua bantalan pelepas kopling identik. Terdapat beberapa desain berbeda, masing-masing disesuaikan dengan konfigurasi transmisi dan sistem penggerak yang berbeda.

Tipe Lengan Geser (Paling Umum)

Ini adalah desain standar yang ditemukan pada sebagian besar kendaraan berpenggerak roda belakang dengan sambungan mekanis atau kopling yang digerakkan oleh kabel. Unit bantalan dipasang pada selongsong plastik atau logam yang digeser di sepanjang tabung pemandu poros masukan transmisi. Garpu kopling — biasanya tuas berbentuk Y yang berputar pada tiang bola di dalam rumah lonceng — mendorong selongsong dan bantalan ke depan saat pedal ditekan. Kebanyakan truk dan mobil sport domestik dari tahun 1960an hingga saat ini masih menggunakan pengaturan ini.

Tipe Silinder Budak Konsentris (CSC).

Kendaraan penggerak roda depan modern dan banyak mobil performa menggunakan silinder budak konsentris, yang mengintegrasikan aktuator hidrolik dan bantalan pelepas ke dalam satu unit yang dipasang langsung pada rumah transmisi, mengelilingi poros masukan. Ketika tekanan hidrolik diterapkan melalui pedal kopling, piston di dalam CSC mendorong bantalan ke depan melawan pegas diafragma. Desain ini menghilangkan garpu eksternal, mengurangi jumlah bagian yang bergerak, dan meningkatkan rasa pedal. Kendaraan termasuk Honda Civic, Volkswagen Golf (MkV dan seterusnya), dan Ford Focus menggunakan bantalan pelepas tipe CSC. Kelemahannya: ketika bantalan atau segel hidrolik rusak, seluruh rakitan CSC biasanya harus diganti — dan transmisi memerlukan pelepasan untuk mengaksesnya.

Tipe Kontak Berkelanjutan (Pemusatan Mandiri).

Beberapa pabrikan merancang bantalan pelepas agar tetap berada dalam kontak ringan yang konstan dengan jari pegas diafragma setiap saat, bahkan saat kopling diaktifkan sepenuhnya. Hal ini menghilangkan jarak gerak kecil yang ada pada pengaturan konvensional dan membuat respons pedal terasa lebih cepat. Ini juga berarti bantalan berputar terus menerus pada kecepatan mesin, yang memerlukan bahan bantalan berkualitas lebih tinggi dan penyegelan yang lebih baik. LuK dan Sachs menawarkan bantalan kontak kontinu sebagai perlengkapan OEM pada beberapa kendaraan Eropa.

Tipe Bantalan Bola Kontak Sudut

Aplikasi kendaraan tugas berat dan komersial — semi-truk, pickup diesel besar, peralatan pertanian — menggunakan bantalan bola kontak sudut atau bantalan rol tirus di dalam rumah bantalan pelepas. Ini memberikan kapasitas beban aksial yang jauh lebih tinggi daripada bantalan bola alur dalam satu baris yang digunakan pada mobil penumpang. Kopling truk Kelas 8 mungkin memerlukan lebih dari 600 lbs gaya pedal untuk melepaskan diri tanpa bantuan hidrolik, dan bantalan pelepas harus menanganinya berulang kali.

Cara Mengenali Bantalan Pelepas Kopling yang Rusak

Bantalan pelepas kopling yang aus atau rusak menghasilkan gejala khas yang biasanya mudah dikenali setelah Anda mengetahui apa yang harus didengarkan dan dirasakan.

Kebisingan Saat Pedal Ditekan

Ini adalah indikator yang paling dapat diandalkan untuk mengetahui kegagalan bantalan pelepas. Suara gerinda, kicau, memekik, atau berderak yang muncul secara khusus saat Anda menekan pedal kopling ke bawah — dan menghilang saat Anda melepaskannya — mengarah langsung ke bantalan pelepas. Kebisingan biasanya terjadi karena bantalan bagian dalam telah aus, gemuk telah mengering, atau penahan bantalan telah retak. Dalam sistem penggerak garpu konvensional, bantalan hanya diberi beban saat pedal diturunkan, sehingga bunyi berkorelasi erat dengan posisi pedal.

Dengan desain kontak kontinu, bantalan berputar sepanjang waktu, sehingga kebisingan mungkin muncul terus-menerus dan menjadi lebih keras atau berubah nada seiring dengan meningkatnya gaya pedal.

Kesulitan Memasang atau Melepaskan Kopling

Jika bantalan terjepit atau roboh sebagian, bantalan tersebut mungkin tidak dapat berjalan mulus di sepanjang selongsong poros masukan, sehingga menyebabkan kopling terasa kaku, tidak rata, atau tidak presisi. Dalam kasus ekstrim, bantalan dapat macet dan mencegah pelepasan penuh, sehingga perpindahan gigi menjadi sulit atau tidak mungkin dilakukan. Bantalan yang terjepit sepenuhnya juga dapat merusak jari pegas diafragma karena kontak yang tidak rata, sehingga menambah biaya perbaikan secara signifikan.

Getaran atau Denyut Pedal Kopling

Ketika komponen internal bearing sudah aus secara tidak merata, pedal dapat mengirimkan getaran atau sensasi berdenyut kembali melalui linkage garpu. Ini berbeda dari umpan balik "titik keterlibatan" yang biasa dirasakan sebagian besar pengemudi. Getaran berdenyut yang terjadi selama kayuhan pedal penuh — tidak hanya pada titik pengaktifan — perlu segera diselidiki.

Inspeksi Visual Selama Servis Kopling

Setiap kali transmisi dilepas untuk penggantian kopling, bantalan pelepas harus diperiksa. Periksa:

• Rotasi yang kasar atau resisten bila diputar dengan tangan
• Goresan, retak, atau perubahan warna yang terlihat pada permukaan kontak
• Bantalan kontak pada jari garpu aus, terkelupas, atau hilang (jika ada)
• Goyangan atau pemutaran pada rakitan bantalan bila ditekan secara aksial
• Kontaminasi oli — ini menunjukkan adanya kebocoran segel poros masukan yang juga harus diatasi

Mengingat bahwa akses memerlukan penghapusan transmisi, hampir setiap teknisi profesional mengganti bantalan pelepas setiap kali cakram kopling dan pelat tekanan diganti , terlepas dari apakah bantalan tersebut menunjukkan gejala. Biaya tenaga kerja untuk pekerjaan tersebut jauh melebihi biaya bantalan itu sendiri — biasanya $15 hingga $60 untuk sebagian besar aplikasi mobil penumpang — dan memasang bantalan baru menghilangkan kemungkinan harus menarik transmisi lagi 20.000 mil kemudian untuk bantalan yang berada di ambang batas pada saat servis kopling.

Bantalan Pelepas Kopling vs. Komponen Kopling Lainnya: Yang Membingungkan

Karena bantalan pelepas adalah bagian dari sistem kopling yang lebih besar, gejalanya dapat tumpang tindih dengan — atau tertutupi oleh — kegagalan pada komponen yang berdekatan. Memahami apa yang dilakukan setiap bagian membantu mengisolasi kesalahan sebenarnya.

Bantalan Pelepas vs. Bantalan Pilot / Bushing Pilot

Bantalan pilot atau pilot bushing adalah bantalan kecil yang ditekan ke bagian tengah poros engkol atau roda gila. Ini mendukung ujung depan poros input transmisi, menjaganya tetap di tengah dan mencegah kelenturan di bawah beban. Berbeda dengan bantalan pelepas, bantalan pilot hanya mengalami tekanan saat kopling diaktifkan terlepas — ketika poros masukan berputar pada kecepatan yang berbeda dari poros engkol. Bantalan pilot yang rusak menimbulkan kebisingan saat pergantian gigi atau saat kopling ditekan saat berhenti (seperti menunggu di lampu lalu lintas dengan transmisi di gigi satu). Jika melepas tekanan bantalan menyebabkan kebisingan berhenti, kemungkinan besar masalahnya ada pada bantalan pilot daripada bantalan pelepas.

Lepaskan Bantalan vs. Pelat Tekanan

Pelat penekan memberikan gaya penjepit untuk menahan cakram kopling pada roda gila. Pelat tekanan yang aus sering kali menyebabkan selip kopling — di mana RPM mesin meningkat tanpa disertai peningkatan kecepatan kendaraan, terutama saat akselerasi berat. Sebaliknya, bantalan pelepas yang rusak biasanya menghasilkan kebisingan atau kesulitan pengikatan, bukan selip. Jika Anda melihat kopling selip tetapi tidak ada suara bising saat pedal ditekan, kemungkinan besar penyebabnya adalah pelat penekan.

Lepaskan Bantalan vs. Garpu Kopling

Garpu kopling adalah tuas yang mengubah gerakan pedal menjadi gaya aksial pada bantalan pelepas. Garpu kopling yang retak atau aus, atau stud bola pivot yang aus, dapat menyebabkan rasa pedal tidak konsisten, bunyi berderak, atau dalam kasus yang parah, hilangnya penggerak kopling sepenuhnya. Tidak seperti suara bising bantalan pelepas, bunyi garpu kopling sering kali lebih berupa bunyi dentingan atau derak pada awal perjalanan pedal, bukan bunyi derit atau gerinda yang terus-menerus di tengah langkah.

Bantalan Pelepas vs. Silinder Budak (Tipe Eksternal)

Pada sistem yang digerakkan secara hidrolik yang menggunakan silinder pendukung eksternal (sebagai lawan dari CSC), silinder pendukung mendorong garpu kopling secara mekanis. Silinder pendukung eksternal yang bocor atau rusak menyebabkan pedal kopling kenyal atau tenggelam, bukan kebisingan mekanis. Melakukan pendarahan pada sistem hidrolik atau memeriksa kebocoran cairan pada badan silinder pendukung biasanya akan memastikan diagnosis ini dengan cepat.

Penggantian Bantalan Pelepas Kopling: Apa yang Terlibat dalam Pekerjaan

Tidak ada jalan pintas untuk mengganti bantalan pelepas kopling: transmisi harus keluar. Pada sebagian besar kendaraan berpenggerak roda belakang, ini adalah proses yang mudah namun memakan banyak tenaga 3 hingga 6 jam untuk mekanik berpengalaman. Kendaraan berpenggerak roda depan dengan mesin yang dipasang melintang dan transaxle terintegrasi memerlukan lebih banyak pembongkaran.

Prosedur Umum untuk Sistem yang Digerakkan Garpu

1. Angkat dan dukung kendaraan dengan aman pada dongkrak atau lift.
2. Lepaskan sambungan poros penggerak atau poros CV sesuai kebutuhan.
3. Lepaskan sambungan kopling, saluran hidrolik, atau kabel pada transmisi.
4. Dukung transmisi dengan jack transmisi dan lepaskan crossmember.
5. Lepaskan baut bellhousing dan geser transmisi ke belakang dari poros input.
6. Lepaskan garpu kopling dari tiang bola pivot dan geser bantalan pelepas dari selongsong poros masukan.
7. Periksa garpu, bola pivot, selongsong poros masukan, dan komponen kopling. Ganti sesuai kebutuhan.
8. Pasang bantalan pelepas yang baru — sebagian besar terpasang pada jari garpu atau dijepitkan pada selongsong — dan pasang kembali semua komponen dalam urutan terbalik.

Pertimbangan Khusus CSC

Penggantian silinder budak konsentris mengikuti prosedur pelepasan transmisi yang serupa, tetapi setelah transmisi dilepas, CSC cukup melepaskan baut dari rumah transmisi (biasanya 2 hingga 4 baut). Saluran hidrolik harus diputuskan dan sistem dikeluarkan setelah pemasangan ulang. Beberapa unit CSC menggunakan fitting hidrolik sambungan cepat; yang lain menggunakan baut banjo berulir. Selalu ganti washer penyegel saluran hidrolik jika itu adalah jenis penghancur tembaga.

Perhatian utama saat menginstal CSC: jangan biarkan cakram kopling menggantung tanpa ditopang pada poros input transmisi saat transmisi dipandu kembali ke tempatnya. Gunakan alat penyelaras kopling untuk menjaga cakram tetap berada di tengah roda gila, dan dukung hidung transmisi dengan hati-hati untuk menghindari bengkoknya poros masukan atau merusak segel piston CSC.

Suku Cadang yang Harus Diganti Sekaligus

Karena transmisi sudah mati, barang-barang berikut harus dievaluasi dan diganti jika ada keraguan mengenai kondisinya:

• Cakram kopling dan pelat penekan (ganti satu set yang serasi)
• Bantalan pilot atau busing pilot
• Segel utama belakang (segel oli poros engkol)
• Segel poros masukan transmisi
• Garpu kopling (jika aus atau retak)
• Pivot ball stud (jika soketnya sudah aus)
• Roda gila (permukaan kembali atau ganti jika tergores atau retak akibat panas)

Berapa Lama Bantalan Pelepas Kopling Harus Bertahan

Dalam kondisi berkendara normal, bantalan pelepas kopling yang berkualitas akan bertahan selama masa pakai rakitan kopling — biasanya 80.000 hingga 120.000 mil di dalam mobil penumpang yang dikendarai dengan kecepatan sedang. Beberapa bantalan, terutama yang digunakan pada kendaraan ringan yang terutama dikendarai di jalan raya dengan kopling yang jarang digunakan, dapat melebihi 150.000 mil tanpa kerusakan.

Beberapa faktor mempercepat keausan:

• Mengendarai pedal kopling — Mengistirahatkan kaki Anda pada pedal saat mengemudi mempertahankan kontak parsial antara bantalan dan pegas diafragma, menyebabkan keausan terus menerus pada beban rendah. Kebiasaan tunggal ini dapat memotong setengah umur pelepasan.
• Sering berhenti-dan-pergi mengemudi — perjalanan di perkotaan melipatgandakan siklus penggunaan kopling secara dramatis dibandingkan dengan penggunaan jalan raya.
• Menarik atau mengangkut beban berat — meningkatkan tenaga pedal dan gaya aksial yang harus ditransmisikan bantalan.
• Mengemudi agresif atau performa — peluncuran keras yang berulang-ulang memberikan tekanan pada seluruh sistem kopling, termasuk bantalan.
• Kualitas bantalan buruk — bantalan pengganti murah yang menggunakan baja berkualitas rendah atau penyegelan yang tidak memadai mengalami penurunan kualitas secara signifikan lebih cepat dibandingkan unit purnajual OEM atau premium dari SKF, Timken, atau Sachs.
• Ketidaksejajaran — cakram kopling yang tidak sejajar atau poros masukan yang bengkok menimbulkan beban samping pada bantalan pelepas yang tidak dirancang untuk ditangani.

Memilih Bantalan Pelepas Kopling Pengganti

Pasar suku cadang pengganti menawarkan berbagai macam bantalan pelepas kopling dengan harga yang bervariasi. Memahami perbedaannya membantu membuat pilihan yang lebih tepat.

OEM vs. Purnajual

Bantalan OEM berasal dari pemasok peralatan asli atau diganti mereknya yang setara. Untuk kendaraan dari pabrikan yang mendapatkan komponen koplingnya dari LuK (sekarang bagian dari Schaeffler Group), Sachs, atau Valeo, bearing setara OEM dari pabrikan yang sama biasanya merupakan pilihan terbaik. Bantalan ini diproduksi dengan spesifikasi yang sama seperti aslinya dan menggunakan kualitas baja, segel, dan gemuk yang sama.

Bearing generik atau tanpa nama yang bersumber dari produsen berbiaya rendah seringkali jauh lebih murah — terkadang di bawah $10 — namun perbedaan kendali mutunya sangat besar. Laporan kegagalan prematur dalam jarak 10.000 hingga 20.000 mil adalah hal biasa yang berkaitan dengan anggaran, sehingga penghematan biaya menjadi ilusi mengingat tenaga kerja yang diperlukan untuk pemasangan ulang.

Kit Kopling Lengkap

Pemasok kopling paling terkemuka — LuK, Sachs, Exedy, Valeo, ACT — menjual kit kopling lengkap yang mencakup cakram kopling, pelat tekanan, dan bantalan pelepas sebagai satu set yang serasi. Untuk sebagian besar skenario perbaikan, membeli kit lebih masuk akal daripada mencari komponen individual, karena komponen dirancang untuk bekerja sama dan perbedaan harga biasanya tidak terlalu besar. Harga kit untuk mobil penumpang umum biasanya berkisar antara $80 hingga $350 tergantung pada aplikasi kendaraan dan tingkat merek.

Aplikasi Kinerja

Kendaraan modifikasi yang menggunakan pelat tekanan kopling yang ditingkatkan — yang memerlukan gaya pedal lebih tinggi — memerlukan bantalan pelepas yang dirancang untuk beban aksial lebih tinggi. Pemasok seperti ACT (Advanced Clutch Technology) dan South Bend Clutch menawarkan bantalan pelepas tugas berat bersama dengan kit kopling performa mereka. Menggunakan bantalan pelepas standar dengan pelat tekanan kinerja tekanan tinggi dapat menyebabkan kegagalan bantalan dini bahkan dengan pengendaraan yang hati-hati, karena gaya kontak melebihi nilai desain bantalan OEM.

Biaya Bantalan Pelepasan Kopling dan Perkiraan Tenaga Kerja

Karena mengakses bantalan pelepas selalu memerlukan pelepasan transmisi, biaya suku cadang itu sendiri merupakan bagian kecil dari total biaya perbaikan.

Perkiraan ini hanya mengasumsikan penggantian bearing saja. Jika cakram kopling dan pelat tekanan diganti secara bersamaan — yang sangat disarankan — tambahkan $100 hingga $400 untuk suku cadang tambahan tergantung pada kendaraan dan tingkat merek. Biaya tambahan tenaga kerja minimal karena rakitan kopling sudah terbuka.

Bisakah Anda Mengemudi Dengan Bantalan Pelepas Kopling yang Buruk

Hal ini tergantung pada seberapa jauh kerusakan bantalan tersebut. Pada tahap awal kegagalan – ketika satu-satunya gejala adalah bunyi kicauan atau derit samar ketika pedal ditekan – kendaraan masih berfungsi penuh dan dapat dikendarai dengan hati-hati. Namun, terus mengemudi tanpa mengatasi masalah akan mempercepat kegagalan dan berisiko menyebabkan kerusakan sekunder.

Jika bantalan terpasang sepenuhnya, bantalan dapat terkunci pada jari pegas diafragma dan mencegah kopling terlepas sama sekali. Pada titik ini, kendaraan tidak dapat dipindahkan dari gigi apa pun yang digunakan saat ini, dan pengoperasian yang berkelanjutan berisiko membengkokkan atau mematahkan jari-jari pelat penekan, melukai permukaan roda gila, atau merusak selongsong poros masukan — yang semuanya meningkatkan biaya perbaikan secara signifikan.

Saran praktisnya adalah: jangan abaikan kebisingan. Jika Anda mendengar suara gerinda atau derit yang secara khusus disebabkan oleh penekanan pedal kopling, jadwalkan perbaikan sebelum situasinya menjadi darurat. Berkendara sejauh 2.000 hingga 3.000 mil tambahan dengan jalur yang bising namun masih berfungsi adalah proposisi yang berbeda dibandingkan berkendara sejauh 15.000 mil dengan harapan masalahnya teratasi dengan sendirinya.

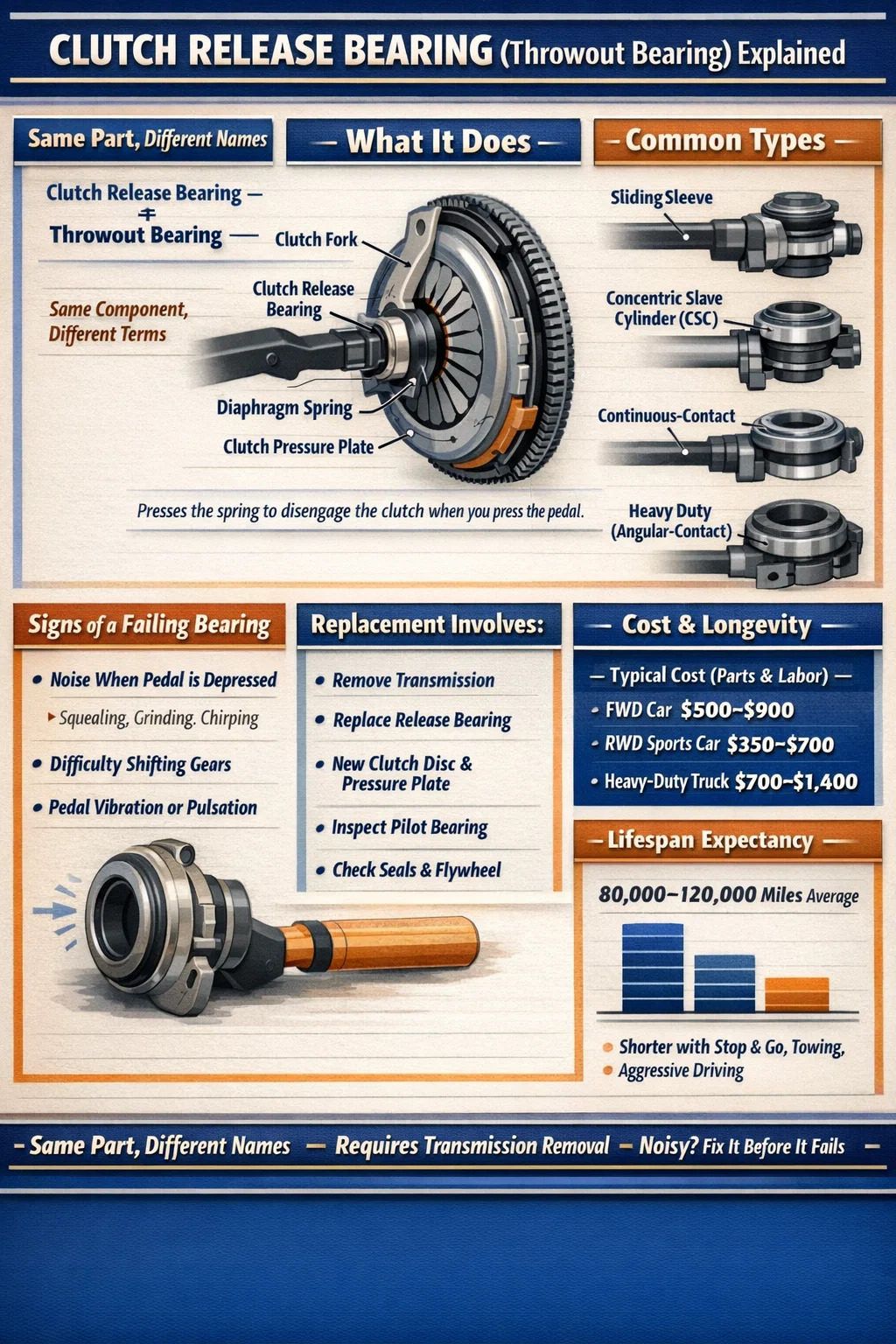

Ringkasan: Bantalan Pelepas Kopling dan Bantalan Buang Adalah Bagian yang Sama

Untuk menyatukan semuanya dengan jelas:

• Bantalan pelepas kopling dan bantalan pelepas adalah komponen yang identik dijelaskan dengan nama yang berbeda. "Throwout bearing" adalah istilah sehari-hari Amerika; "bantalan pelepas kopling" adalah sebutan teknis standar.
• Bantalan bertindak sebagai antarmuka dorong antara sistem aktuasi stasioner dan pelat tekanan berputar, sehingga memungkinkan pelepasan kopling.
• Ada beberapa jenis desain — selongsong geser, silinder pendukung konsentris, kontak kontinu, dan tugas berat — masing-masing disesuaikan untuk aplikasi berbeda.
• Gejala utama bearing rusak adalah bunyi berisik khususnya saat pedal kopling ditekan.
• Penggantian selalu memerlukan pelepasan transmisi; mengganti seluruh kit kopling secara bersamaan sangat disarankan.
• Masalah kualitas — gunakan bearing setara OEM dari pemasok mapan, bukan opsi termurah yang tersedia.
• Perhatian dini terhadap gejala mencegah kerusakan sekunder dan menjaga total biaya perbaikan dapat diprediksi.
