Apa Penyebab Nomor Satu Kegagalan Bearing?

Penyebab Nomor Satu Bantalan Kegagalan Berhubungan dengan Pelumasan

Jika Anda ingin jawaban langsung: pelumasan yang tidak memadai atau tidak tepat merupakan penyebab utama kegagalan bantalan, bertanggung jawab atas sekitar 36% hingga 54% dari seluruh kegagalan prematur bantalan , tergantung pada industri dan aplikasinya. Beberapa penelitian yang dilakukan oleh produsen bearing besar — ​​termasuk SKF dan NSK — menyatakan angka tersebut bahkan lebih tinggi jika Anda memperhitungkan kasus kontaminasi yang berakar pada kegagalan manajemen pelumasan.

Bantalan adalah komponen yang direkayasa secara presisi. Elemen penggulung, jalur balap, dan sangkar beroperasi di bawah tekanan yang sangat besar, seringkali pada kecepatan dan suhu tinggi. Tanpa lapisan pelumas yang benar yang memisahkan permukaan logam, kontak langsung akan terjadi, menyebabkan keausan yang cepat, timbulnya panas, kelelahan permukaan, dan pada akhirnya kegagalan besar. Fisikanya sederhana: logam pada logam dengan cepat menghasilkan panas, panas menurunkan material, dan material yang terdegradasi gagal.

Meskipun demikian, kegagalan bantalan jarang disebabkan oleh satu faktor saja. Masalah pelumasan sering kali memicu atau mempercepat mode kegagalan lainnya. Memahami seluruh spektrum penyebab – dan bagaimana penyebab tersebut berinteraksi – sangat penting bagi siapa pun yang mengelola peralatan berputar, baik di pabrik manufaktur, turbin angin, drivetrain otomotif, atau jalur pemrosesan makanan.

Mengapa Kegagalan Pelumasan Mendominasi Statistik Kerusakan Bearing

Kegagalan pelumasan bukan sekadar masalah kehabisan gemuk atau oli. Ini mencakup berbagai kondisi yang mencegah pelumas melakukan tugasnya. Masing-masing kondisi ini menghasilkan pola kerusakan yang berbeda pada permukaan bantalan.

Volume Pelumasan Tidak Memadai

Ketika bantalan tidak menerima pelumas yang cukup, film elastohidrodinamik yang memisahkan elemen bergulir dari jalur balap menjadi terlalu tipis untuk mencegah kontak logam-ke-logam. Hal ini menyebabkan keausan perekat, noda, dan lonjakan panas lokal. Pada motor listrik yang beroperasi pada kecepatan 1.500 RPM atau lebih, permukaan logam dapat mencapai suhu yang merusak dalam beberapa menit setelah kekurangan pelumas.

Jenis atau Viskositas Pelumas Salah

Menggunakan pelumas dengan tingkat kekentalan yang salah untuk kecepatan aplikasi dan suhu adalah salah satu kesalahan perawatan yang paling umum. Pelumas yang terlalu encer tidak dapat mempertahankan lapisan film yang memadai saat diberi beban; yang terlalu kental menghasilkan panas yang berlebihan melalui pengadukan dan tarikan. Untuk bantalan spindel kecepatan tinggi, misalnya, menggunakan gemuk NLGI 2 standar sebagai pengganti oli dengan viskositas rendah atau gemuk NLGI 1 secara dramatis akan meningkatkan suhu pengoperasian dan memperpendek umur bantalan.

Gemuk Berlebihan

Sebaliknya, terlalu banyak pelumas juga merupakan masalah besar. Bantalan yang diberi gemuk berlebih akan mengalami peningkatan suhu internal karena pengadukan, yang memecah minyak dasar gemuk dan pengental, sehingga menyebabkan kebocoran dan pengerasan. Pemberian pelumasan yang berlebihan merupakan penyebab utama kegagalan bearing pada motor listrik , di mana teknisi sering kali mengoleskan gemuk tanpa membersihkan material lama, sehingga memperparah masalah seiring berjalannya waktu.

Degradasi Pelumas

Gemuk dan oli mempunyai masa pakai yang terbatas. Perputaran panas, oksidasi, masuknya air, dan pergeseran mekanis semuanya menurunkan kinerja pelumas seiring berjalannya waktu. Gemuk yang diuji dengan sempurna pada saat commissioning mungkin telah kehilangan sebagian besar kapasitas pelindungnya setelah 4.000 hingga 8.000 jam penggunaan, tergantung pada kondisi pengoperasian. Banyak interval perawatan yang ditetapkan berdasarkan waktu kalender dan bukan kondisi aktual, sehingga menyebabkan bearing menggunakan pelumas bekas yang sudah melewati masa efektifnya.

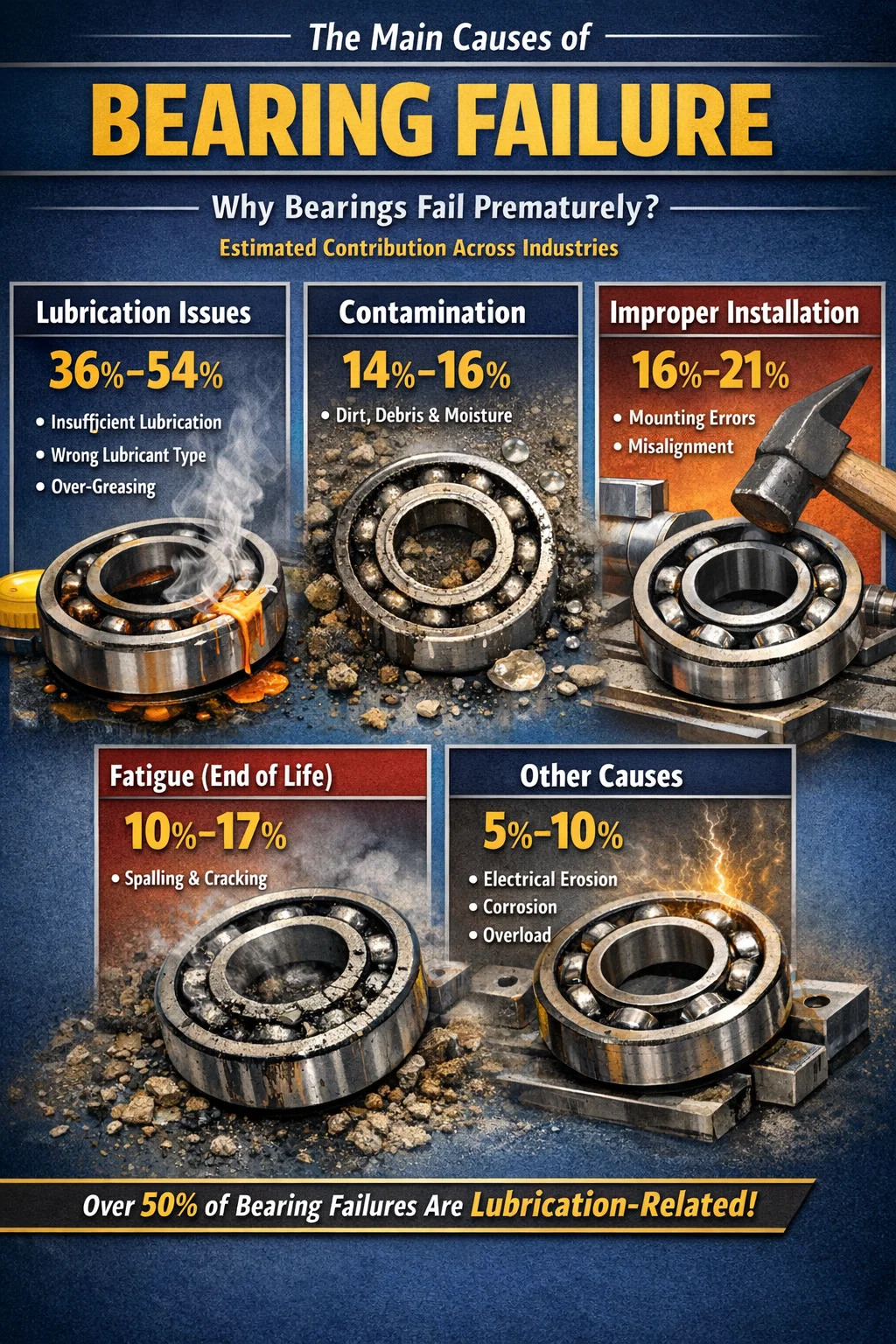

Rincian Lengkap: Penyebab Utama Kegagalan Bearing Berdasarkan Persentase

Berbagai sumber mengategorikan penyebab kegagalan bantalan dengan cara yang sedikit berbeda, namun faktor penyebab utamanya konsisten di seluruh studi industri. Tabel di bawah mencerminkan data yang dikumpulkan dari penelitian yang dipublikasikan oleh produsen bearing dan organisasi rekayasa keandalan.

Angka-angka ini bervariasi berdasarkan sektor. Di pabrik baja dan pertambangan, kontaminasi memainkan peran yang lebih besar karena paparan lingkungan yang keras. Dalam pengolahan farmasi dan makanan, masuknya air dan proses pembersihan yang agresif lebih menonjol. Pada turbin angin, aliran arus listrik melalui bantalan – sebuah mode kegagalan yang unik pada penggerak kecepatan variabel – semakin signifikan. Memahami pemicu kegagalan spesifik untuk aplikasi Anda lebih penting daripada mengikuti panduan rata-rata industri secara membabi buta.

Kontaminasi: Kekuatan Paling Merusak Kedua yang Bertindak pada Bearing

Kontaminasi adalah adanya benda asing – partikel padat, air, bahan kimia proses – di dalam bantalan. Bahkan partikel yang tidak terlihat dengan mata telanjang dapat menyebabkan kerusakan yang signifikan. Partikel baja yang ukurannya hanya 10 mikron (lebih kecil dari rambut manusia yaitu ~70 mikron) sudah cukup besar untuk menciptakan penambah tegangan pada permukaan raceway ketika terguling oleh bola bantalan atau roller.

Kontaminasi Partikel Padat

Kotoran, serpihan logam, dan partikel pemesinan yang masuk ke rumah bantalan menyebabkan keausan abrasif dan permukaan berlubang. Dalam sistem hidrolik, menjaga kebersihan oli sesuai ISO 4406 Kode 16/14/11 atau lebih baik dapat memperpanjang umur bantalan dan komponen beberapa kali lipat dibandingkan dengan menjalankan Kode 20/18/15. Perbedaan antara sistem pelumasan yang bersih dan sistem pelumasan yang terkontaminasi sering kali merupakan perbedaan antara masa pakai bearing 20.000 jam dan 5.000 jam.

Kontaminasi Air

Air sangat merusak. Kandungan air sedikitnya 0,1% dalam pelumas bantalan dapat mengurangi umur kelelahan bantalan hingga 48%, menurut penelitian yang diterbitkan dalam literatur tribologi. Air menyebabkan penggetasan hidrogen pada baja bantalan, menyebabkan korosi pada jalur balap dan elemen penggulung, serta menurunkan kemampuan pembentukan lapisan pelumas. Kondensasi selama siklus termal — peralatan yang memanas selama pengoperasian dan mendingin dalam semalam — merupakan jalur masuknya uap air yang sering terjadi pada bantalan yang disegel.

Kontaminasi Kimia

Di pabrik pengolahan makanan dan kimia, bahan pembersih dan cairan proses yang agresif dapat melewati segel dan menyerang baja bantalan secara langsung. Bahkan senyawa asam atau basa ringan pun mengubah kimia permukaan raceways, menciptakan lubang mikro yang berkembang menjadi pengelupasan. Memilih bantalan dengan desain segel yang sesuai dan pelumas yang kompatibel secara kimia sangat penting dalam lingkungan ini.

Pemasangan yang Tidak Tepat: Penyebab Kegagalan Bearing yang Sepenuhnya Dapat Dicegah

Kesalahan pemasangan merupakan penyebab sebagian besar kegagalan bantalan prematur — perkiraan menyebutkan hal ini terjadi antara 16% dan 21% dari seluruh kasus. Hal yang membuat hal ini sangat membuat frustrasi adalah kerusakan pemasangan terjadi sebelum bearing melakukan satu putaran servis. Bantalan yang dipasang dengan benar dengan pelumas yang tepat, bekerja dalam sistem yang selaras, akan mencapai atau melampaui masa pakai L10 yang ditetapkan. Bantalan yang digerakkan dengan palu ke poros tidak akan berfungsi.

Kekuatan Diterapkan Melalui Cincin yang Salah

Salah satu kesalahan pemasangan yang paling umum adalah menerapkan gaya tekan melalui cincin bantalan yang salah. Saat menekan bantalan bola dalam alur ke poros, gaya harus diterapkan hanya pada cincin bagian dalam — cincin sedang dipasang dengan tekanan. Gaya penggerak yang menembus bola dan ring luar menyebabkan brinelling: lekukan permanen pada raceways di setiap posisi bola. Bearing mungkin tampak tidak rusak secara eksternal, namun permukaan raceway-nya sudah diberi tanda, dan akan menimbulkan kebisingan serta rusak sebelum waktunya sejak putaran pertama.

Kesesuaian Poros dan Rumahnya Salah

Bantalan dirancang untuk dipasang dengan interferensi khusus pada poros dan rumah. Poros yang berukuran terlalu kecil memungkinkan cincin bagian dalam bantalan merayap atau berputar — cincin berputar relatif terhadap poros, menghasilkan panas gesekan yang hebat dan akhirnya mengelas atau tersangkut. Lubang housing yang terlalu rapat dapat merusak cincin bagian luar, sehingga mengurangi jarak internal dan menyebabkan bearing menjadi panas dan terisi penuh bahkan pada suhu ruangan.

Ketidaksejajaran Selama Pemasangan

Ketidaksejajaran sudut antara garis tengah poros dan lubang bantalan — bahkan beberapa persepuluh derajat di luar toleransi ketidaksejajaran bantalan yang dirancang — menciptakan distribusi beban yang tidak merata di seluruh elemen penggulung. Bantalan rol silinder dan tirus sangat sensitif terhadap ketidaksejajaran. Menjalankan bantalan rol silinder dengan ketidakselarasan hanya 0,05° di luar toleransinya dapat mengurangi masa pakai yang dihitung sebesar 50% atau lebih.

Kelelahan Kontak Bergulir: Akhir Alami dari Kehidupan Bantalan

Kelelahan kontak gelinding adalah satu-satunya modus kegagalan bantalan yang tidak disebabkan oleh kesalahan pemeliharaan atau desain — ini adalah mekanisme akhir masa pakai yang diharapkan untuk bantalan yang telah dipasang dengan benar, dilumasi dengan benar, dan dioperasikan sesuai beban tetapan dan parameter kecepatannya. Ukuran standar masa pakai bantalan — masa pakai L10 — didefinisikan sebagai jumlah putaran (atau jam pengoperasian pada kecepatan tertentu) yang akan diselesaikan oleh 90% kelompok bantalan identik sebelum terjadi pengelupasan kelelahan.

Kerusakan akibat kelelahan dimulai sebagai retakan bawah permukaan yang diawali oleh tegangan geser siklik di bawah zona kontak. Selama jutaan siklus tekanan, retakan ini merambat ke permukaan dan akhirnya menyebabkan material terlepas – sebuah proses yang disebut spalling. Balapan yang terkelupas memiliki karakteristik tampilan yang kasar dan terkelupas dengan tepi yang jelas. Bearing yang dirawat dengan baik hingga mencapai kelelahan spalling sebenarnya merupakan keberhasilan pemeliharaan — ini berarti bearing telah mencapai umur desainnya dan bukannya rusak lebih awal karena sebab-sebab yang dapat dihindari.

Dalam praktiknya, proporsi bantalan yang mencapai umur kelelahan sebenarnya relatif kecil. Sebagian besar diganti karena kebisingan, getaran, kenaikan suhu, atau interval perawatan yang direncanakan sebelum terjadinya pengelupasan. Jika kegagalan kelelahan terjadi sebelum waktunya — sebelum masa pakai L10 yang dihitung — hal ini sering kali merupakan tanda kelebihan beban, cacat material, atau efek kumulatif dari kondisi pelumasan marginal seiring berjalannya waktu.

Erosi Listrik pada Bantalan: Masalah yang Berkembang pada Peralatan Modern

Erosi listrik – juga disebut kerusakan elektroerosi atau pemesinan pelepasan listrik (EDM) – telah berkembang secara signifikan sebagai penyebab kegagalan seiring dengan meluasnya penerapan penggerak frekuensi variabel (VFD) pada motor listrik. VFD memperkenalkan pulsa tegangan frekuensi tinggi yang dapat menginduksi arus poros. Ketika arus ini keluar melalui bantalan, mereka menciptakan kawah busur mikroskopis pada permukaan lintasan balap dan elemen bergulir.

Pola kerusakannya berbeda-beda: jalur balapnya tampak buram atau bergalur, dengan kerutan teratur melingkari sekeliling ring. Pola bergalur ini merupakan indikator diagnostik erosi listrik yang andal. Pada motor yang digerakkan oleh VFD tanpa landasan poros yang memadai atau bantalan berinsulasi, erosi listrik dapat merusak bantalan hanya dalam waktu 3 hingga 6 bulan. , meskipun pelumasan dan pemasangannya sempurna.

Solusinya mencakup cincin pembumian poros, rumah bantalan berinsulasi atau cincin bagian dalam, atau bantalan hibrida keramik dengan elemen penggulung silikon nitrida yang non-konduktif secara elektrik. Pemilihan tindakan penanggulangan yang tepat bergantung pada ukuran motor, konfigurasi VFD, dan pengaturan grounding sistem.

Bagaimana Mengidentifikasi Penyebab Kegagalan Bearing Setelah Fakta

Bantalan yang rusak membawa bukti diagnostik pada permukaannya jika diperiksa dengan cermat sebelum dibuang. Analisis kegagalan bantalan — kadang-kadang disebut fraktografi ketika memeriksa permukaan patahan logam — adalah proses terstruktur untuk mencocokkan pola kerusakan yang diamati dengan mode kegagalan yang diketahui. Kebanyakan produsen bearing menawarkan panduan analisis kegagalan dan layanan laboratorium untuk tujuan ini.

• Keausan yang halus dan dipoles pada elemen rolling dan raceways dengan corengan: kelaparan pelumas atau viskositas yang salah
• Lekukan dengan jarak yang sama pada jarak pitch bola atau roller: brinelling akibat pemasangan yang tidak tepat atau pembebanan kejut
• Permukaan kasar dan berlubang dengan partikel tertanam: kontaminasi abrasif
• Perubahan warna merah-coklat dan lubang korosi: masuknya air atau kontaminasi korosif
• Fluting melingkar di arena balap: erosi listrik dari arus poros
• Spalling dengan permukaan kasar, terkelupas, dan tepi bening: kelelahan akibat kontak bergulir (mungkin merupakan akhir masa pakai yang normal atau disebabkan oleh beban berlebih)
• Pola muatan satu sisi pada lintasan balap: ketidaksejajaran atau beban aksial pada bantalan radial saja

Menyimpan bearing yang rusak dalam kantong plastik tertutup segera setelah dilepas — sebelum dibersihkan — menjaga kondisi pelumas dan sisa serpihan yang dapat hilang jika bearing diseka atau dicuci. Mengambil foto posisi bantalan yang terpasang, penandaan poros, dan kondisi lubang rumah sebelum pelepasan menambah konteks berharga untuk analisis.

Langkah Praktis Mencegah Kegagalan Bearing Dini

Mengingat sebagian besar kegagalan bantalan dapat dicegah, pendekatan pencegahan terstruktur menargetkan mode kegagalan yang paling umum berdasarkan urutan kemungkinan statistiknya.

Menetapkan Program Manajemen Pelumasan

Pilih pelumas berdasarkan jenis bantalan, faktor kecepatan (n × dm), kisaran suhu pengoperasian, dan paparan lingkungan — bukan berdasarkan apa yang sudah ada di gudang. Dokumentasikan jenis pelumas yang benar, kuantitas, dan interval pelumasan ulang untuk setiap titik pelumasan di pabrik. Gunakan senjata gemuk yang telah dikalibrasi daripada mengeluarkannya dengan perasaan; pistol kartrid gemuk standar menghasilkan sekitar 1,3 gram per langkah, yang merupakan dasar yang berguna untuk menghitung volume. Terapkan interval pelumasan ulang berdasarkan kondisi jika memungkinkan menggunakan pemantauan ultrasonik atau pengambilan sampel gemuk untuk mendeteksi degradasi sebelum terjadi kegagalan.

Tingkatkan Praktik Instalasi

Hilangkan pemasangan palu pada bantalan pada poros. Gunakan alat pemasangan yang sesuai: pemanas induksi untuk cincin bagian dalam yang sesuai interferensi (pemanasan hingga 80°C–100°C biasanya cukup dan tidak mempengaruhi metalurgi baja bantalan), pengepres hidrolik dengan adaptor yang menerapkan gaya hanya pada cincin yang dipasang, dan alat pemasangan mekanis untuk bantalan berukuran sedang. Verifikasi dimensi poros dan housing dengan mikrometer yang dikalibrasi sebelum pemasangan — langkah pengukuran 10 menit mencegah penyelidikan kegagalan prematur selama berbulan-bulan.

Kendalikan Kontaminasi pada Sumbernya

Simpan bantalan pengganti dalam kemasan aslinya di tempat yang bersih dan kering, jauh dari suhu ekstrem. Jangan pernah membuka paket bantalan sampai saat pemasangan. Jaga agar wadah pelumas tetap tertutup dan disaring saat mengeluarkan. Periksa dan ganti segel rumah secara rutin — segel bibir yang aus dengan biaya penggantian $2 dapat menyebabkan kontaminasi yang merusak bantalan seharga $500 dalam beberapa bulan. Di lingkungan dengan paparan partikulat tinggi, pertimbangkan untuk meningkatkan dari segel bibir tunggal menjadi segel bibir ganda, atau beralih ke unit bantalan dengan segel labirin untuk pengecualian yang lebih baik.

Menerapkan Pemantauan Kondisi

Analisis getaran, pemantauan suhu, analisis oli, dan pemantauan emisi ultrasonik masing-masing memberikan jendela berbeda mengenai kondisi bantalan. Program getaran yang diterapkan dengan baik menggunakan analisis envelope atau teknik resonansi frekuensi tinggi dapat mendeteksi kerusakan bantalan 4 hingga 8 minggu sebelum kerusakan menjadi kritis, sehingga memungkinkan penggantian terencana selama jangka waktu pemeliharaan terjadwal daripada penghentian darurat. Kenaikan suhu di atas tingkat pengoperasian normal merupakan tanda peringatan tahap akhir — pada saat bearing beroperasi pada suhu 10°C hingga 15°C di atas garis dasar historisnya, kerusakan yang signifikan mungkin sudah terjadi.

Verifikasi Keselarasan Setelah Instalasi

Penjajaran poros harus diverifikasi dengan alat penyelarasan laser setelah setiap penggantian bantalan pada peralatan berpasangan. Metode dial indikator dapat diterima untuk mesin yang lebih kecil. Toleransi penyelarasan target yang lebih ketat daripada kapasitas ketidaksejajaran terukur kopling — kopling mengakomodasi sisa ketidaksejajaran dalam pertumbuhan termal pengoperasian, bukan ketidaksejajaran rutin akibat pemasangan yang tidak tepat. Satu set motor pompa yang diselaraskan dengan offset paralel 0,05 mm dan sudut sudut 0,05 mm/100 mm akan secara konsisten bertahan lebih lama daripada set motor yang disejajarkan dengan jarak 0,2 mm.

Kesalahan Pemilihan Bearing Yang Memperpendek Masa Pakai Sebelum Bearing Dipasang

Terkadang kegagalan bantalan bukan merupakan masalah pemeliharaan, melainkan masalah desain atau pemilihan. Menentukan jenis bantalan yang salah untuk kondisi pembebanan, atau memperkecil ukuran bantalan untuk beban yang diterapkan, menciptakan kondisi kegagalan yang tidak dapat diatasi dengan praktik pemeliharaan yang baik.

• Bantalan bola dalam alur dioptimalkan untuk beban radial dengan komponen aksial sedang. Menggunakannya dalam aplikasi dengan beban dorong aksial yang tinggi menyebabkan bola kelebihan beban dan cepat lelah.
• Bantalan rol silinder membawa beban radial yang berat secara efisien tetapi tidak dapat menampung beban aksial yang signifikan tanpa cincin bergelang yang dirancang untuk tujuan tersebut.
• Bantalan bola kontak sudut dirancang untuk gabungan beban radial dan aksial dan harus dipasang berpasangan atau diatur agar berfungsi dengan benar — bantalan kontak sudut tunggal pada poros yang menerima beban aksial di kedua arah akan rusak.
• Bantalan rol tirus memerlukan preload aksial yang benar agar dapat berfungsi dengan baik — terlalu sedikit maka roller akan tergelincir; terlalu banyak dan bantalan menjadi panas dan cepat lelah.

Proses pemilihan bantalan harus mencakup penghitungan beban dinamis ekivalen, verifikasi faktor kecepatan terhadap peringkat kecepatan bantalan, dan konfirmasi bahwa masa pakai L10 memenuhi interval servis yang diperlukan aplikasi dengan margin keselamatan yang memadai — biasanya faktor 3 hingga 5 untuk peralatan kritis.

Biaya Nyata dari Kegagalan Bantalan dalam Operasi Industri

Biaya penggantian bearing hampir tidak pernah sama dengan biaya sebenarnya dari kegagalan bearing. Dalam pabrik proses yang berkesinambungan — pabrik kertas, pabrik kimia, jalur produksi makanan — kegagalan bearing yang tidak terencana yang menyebabkan waktu henti selama satu jam saja dapat menyebabkan kerugian produksi sebesar $10.000 hingga $100.000 atau lebih, bergantung pada nilai keluaran peralatan. Kerusakan sekunder pada komponen yang berdekatan — seal, poros, rumah, kopling — sering kali menambah biaya sehingga membuat bearing itu sendiri menjadi kerdil.

Studi yang dilakukan oleh badan teknik pemeliharaan secara konsisten menunjukkan bahwa biaya pemeliharaan reaktif 3 hingga 9 kali lebih besar per kejadian perbaikan dibandingkan pemeliharaan terencana dan berdasarkan kondisi. Bearing senilai $200 yang gagal secara tiba-tiba dan menghentikan jalur produksi selama 4 jam menimbulkan total biaya kejadian yang tidak dapat dikompensasi oleh pengoptimalan harga bearing sebesar apa pun. Kasus ekonomis ini adalah dasar dari pergerakan pemeliharaan yang berpusat pada keandalan (RCM) dan pemeliharaan prediktif (PdM) — tujuannya bukan untuk membeli bearing yang lebih murah, namun untuk memastikan setiap bearing mencapai umur desainnya.

Bagi manajer pemeliharaan yang membangun kasus bisnis untuk meningkatkan program pelumasan, pengendalian kontaminasi, atau peralatan pemantauan getaran, perhitungan laba atas investasi biasanya mudah dilakukan: jika kegagalan kritis dapat dihindari, sering kali biaya peralatan pemantauan dan implementasi program akan berlipat ganda.

Ringkasan: Mengatasi Kegagalan Bearing Dimulai dengan Pelumasan, Lalu Yang Lainnya

Penyebab nomor satu kegagalan bearing – masalah pelumasan – juga merupakan penyebab yang paling dapat dikendalikan. Pemilihan pelumas yang benar, kuantitas yang tepat, interval pelumasan ulang yang tepat, dan pencegahan kontaminasi menghilangkan kategori kegagalan bantalan terbesar yang dapat dicegah. Setelah pelumasan, perhatian pada praktik pemasangan, pengecualian kontaminasi, verifikasi penyelarasan, dan pemantauan kondisi mengatasi mode kegagalan besar yang tersisa dalam urutan dampak statistik yang menurun.

Bearing bukanlah bahan habis pakai yang mudah aus — melainkan komponen presisi yang, jika kondisi pengoperasiannya tepat, akan dapat mencapai masa pakai sesuai standarnya. Ketika kegagalan terjadi secara dini dan berulang kali, penyebabnya hampir selalu dapat ditelusuri ke kesenjangan pemeliharaan atau desain yang spesifik, dapat diidentifikasi, dan dapat diperbaiki. Proses analisis kegagalan — memeriksa setiap bearing yang rusak secara sistematis sebelum dibuang — adalah alat yang paling kurang dimanfaatkan dalam perangkat pemeliharaan industri, dan merupakan alat yang, seiring waktu, paling andal menutup lingkaran antara terjadinya kegagalan dan penghapusan akar permasalahan.
